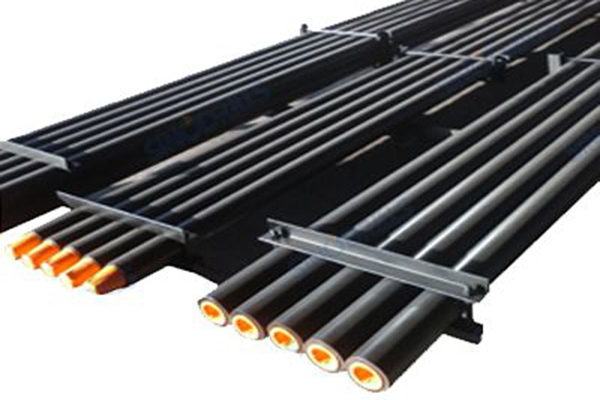

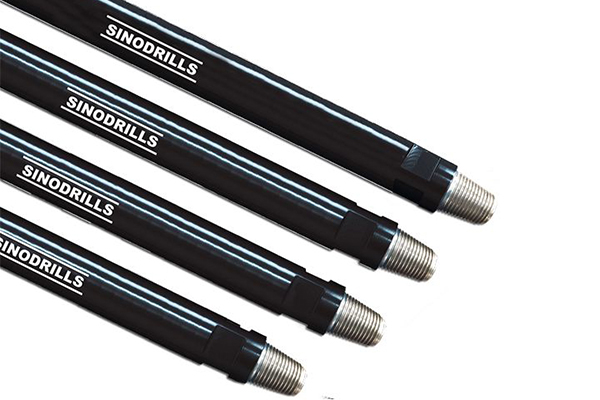

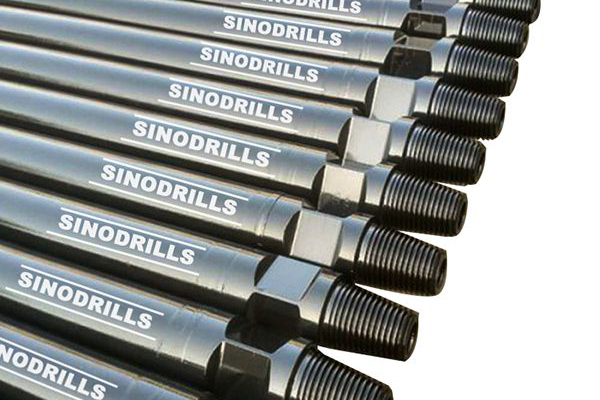

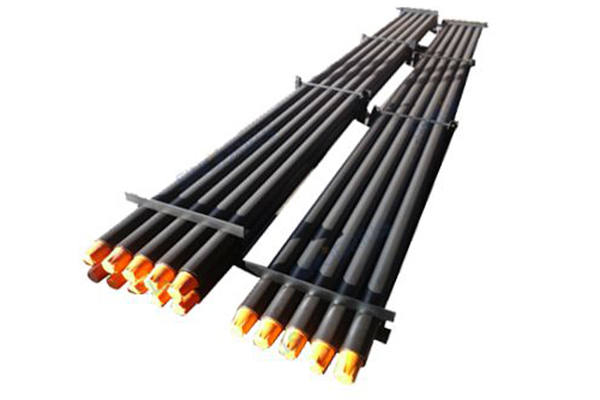

أنابيب ﺍﻟﺤﻔﺮ DTH

DTH Drill Rods

تعمل أنابيب الحفر DTH على نقل الهواء المضغوط، حيث تزود المطارق بالطاقة اللازمة لأعمال الحفر.

الخصائص

الحجم الكامل من الخيارات، مناسبة للأنواع المختلفة من أنظمة الحفر DTH؛
الأنابيب مصنوعة من الفولاذ المسحوب على البارد بدقة تصنيع عالية؛

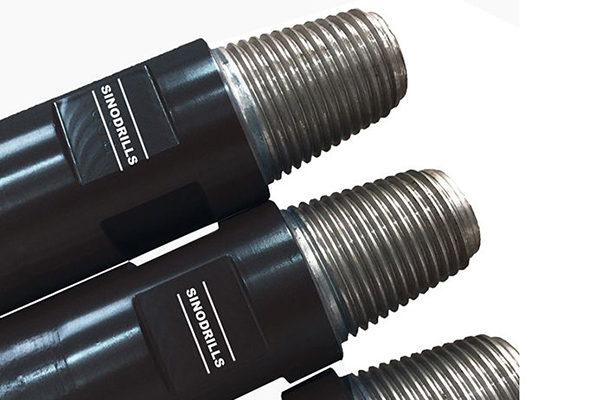

الوصلة المقلوظة مرتبطة بقوة مع القضيب بواسطة اللحام الاحتكاكي؛
معالجة النتردة تمنح الوصلة المقلوظة الصلابة الجيدة، جودة مقاومة التآكل وتحقق عمر استخدام طويل.

التطبيقات

التعدين، المحاجر، حفر آبار المياه، حفر آبار الحرارية الأرضية، الأساسات الركائزية، الخ.

استفسار

المواصفات

أنبوب الحفر GES

أنابيب الحفر DTH القياسية

مم	مم	مم	مم	وصلة الربط

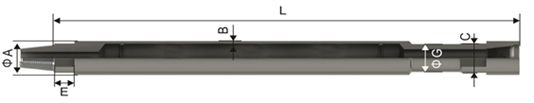

القطر الخارجي A	سمك الجدار B	الطول الفعال L	شطفة مفتاح الربط C/G	ذكر-أنثى
76	5.5	1000/1500/2000 3000	57/65	2 3/8” REG
76	6.5	1000/1500/3000 4000/5000/6000	65	2 3/8” REG
89	5.5	1000/1500/2000 3000	65	2 3/8” REG, 2 3/8” IF
89	6.5	1000/1500/2000 3000/4500/6000	65	2 3/8” REG, 2 3/8” IF
102	6.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
102	8.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
114	6.5	1000/1500/2000 3000/4500/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
114	8.5	1500/2000/3000 4000/5000/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
127	10	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
127	19	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
140	11	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,
140	19	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,

أنبوب الحفر GSE

نمط Schramm Carousel

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	عرض التسطيح C	طول المسطح E	قطر الانحسار G	قلاوظ
89	9.35	6096	82	70	70	2 3/8”IF
89	8.56	6096	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF
89	8.56	7620	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF

أنبوب الحفر GSE

Atlas copco-Ingersill Rand T4 IRT4

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	شطفة مفتاح الربط E	قطر الانحسار G	المقطح السداسي M	قلاوظ
102	8.38	6350	89	89	95	2 7/8” REG
102	8.38	7620	89	89	95	2 7/8” REG
114	8.56	6350	89	102	86	3 1/2” REG
114	8.56	6350	89	102	86	2 7/8” IF
114	8.56	7620	89	102	86	3 1/2” REG
114	8.56	7620	89	102	86	2 7/8” IF
114	12.70	7620	89	102	86	3 1/2” REG
114	19.05	6350	89	102	86	3 1/2” REG
114	19.05	7620	89	102	86	3 1/2” REG
127	9.19	6350	89	102	89	3 1/2” REG
127	9.19	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	19.05	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	12.70	7620	89	102	89	3 1/2” REG
140	12.70	6350	89	127	86	3 1/2”Beco
140	12.70	7620	89	127	86	3 1/2”Beco
140	12.70	6350	89	127	86	4FH
140	12.70	7620	89	127	86	4FH
140	19.05	6350	89	127	86	3 1/2”Beco
140	19.05	7620	89	127	86	3 1/2”Beco
140	19.05	6350	89	127	86	4FH
140	19.05	7620	89	127	86	4FH

أنبوب الحفر GSE

نمط Schramm T64

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	عرض التسطيح C	طول المسطح E	المسافة عن الكتف G	التوصيل
114	8.5	6000	98	51	95	3 1/2” REG
114	8.5	6000	45	51	57	3 1/2” REG

أنبوب الحفر GSE

أنبوب الحفر CP650

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	عرض التسطيح C	طول المسطح E	المسافة عن الكتف G	قلاوظ
114	8.56	6096	95	38	152	3 1/2” REG
114	8.56	6096	95	38	152	3 1/2” REG

أنبوب الحفر GSE

أنبوب الحفر CM (CM760/780)

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	عرض التسطيح C	طول التسطيح D	مقطع التسطيح E	قلاوظ
102	8.5	4400	86	76	76	2 1/2”Z, 3 1/2” REG
102	8.5	5000	86	76	76	2 1/2”Z, 3 1/2” REG

أنبوب الحفر GSE

Atlas Copco Roc F6/L6/L8

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	مقطع التسطيح C	طول التسطيح E	مقطع التسطيح G	قلاوظ
76	6.3	4000	——	——	——	2 3/8” REG
76	6.3	5000	——	——	——	2 3/8” REG
89	6.3	4000	——	——	——	2 3/8” REG
89	6.3	5000	——	——	——	2 3/8” REG
89	6.3	6000	——	——	——	2 3/8” REG
89	8.8	6000	——	——	——	2 3/8” REG
102	6.3	4000	——	——	——	2 7/8” REG
102	6.3	5000	——	——	——	2 7/8” REG
102	6.3	6000	——	——	——	2 7/8” REG
114	6.3	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	4 1/2” REG

أنبوب الحفر GSE

أنابيب حفر Sandvik/Drilltech D25/D40K

مم	مم	مم	مم	مم	مم	الربط
القطر الخارجي A	سمك الجدار B	الطول L	مقطع التسطيح C	طول التسطيح E	مقطع التسطيح G	قلاوظ
89	8.00	6096	70	317.5	83	2 3/8”IF
114	8.56	6096	76	317.5	102	3 1/2”REG
114	8.56	6096	76	317.5	102	2 7/8”IF
114	8.56	7620	76	317.5	102	3 1/2”REG
114	8.56	7620	76	317.5	102	2 7/8”IF
114	8.56	9144	76	317.5	102	3 1/2”REG
114	12.7	7620	76	317.5	102	3 1/2”REG
114	12.7	9144	76	317.5	102	3 1/2”REG
114	19.05	7620	76	317.5	102	3 1/2”REG
127	12.7	7620	76	317.5	102	3 1/2”REG
127	12.7	9144	76	317.5	102	3 1/2”REG
127	19.05	9144	76	317.5	102	3 1/2”REG
127	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	9144	76	317.5	117	3 1/2”Beco

تواصل معنا

تعد شركة Sinodrills من المؤسسات ذات التوجه للسوق الدولي متخصصة في تصنيع وتزويد أدوات حفر الصخور. لديها مرفقين صناعين، نوفر نطاق واسع ومتنوع من رؤوس الحفر (لقمات)، تشمل الحفر بالمطرقة العلوية، الحفر بتقنية المطرقة داخل الثقب (DTH)، أدوات تثبيت نظام الحفر الذاتي ورؤوس الحفر الخطافة. بفضل الجودة الموثوقة والأسعار المنافسة والخدمة المهنية والقيمة، فقد تطورنا لنصبح شركة رائدة في تصنيع معدات الحفر في الصين. عندما يتعلق الأمر بأدوات حفر الصخور ذات الجودة العالية، فإنك لاتحتاج للذهاب بعيداً عن شركة Sinodrills. حيث تعد منتجاتنا هي من المنتجات الأفضل في السوق. هدفنا هو توفير أفضل جدوة للحفر، حيث يتم حفر أكبر عدد من الأمتار في الساعة ، وبأقل تكلفة إنتاج ممكنة. لدينا خبرات كبيرة في توفير أفضل أداء حفر ممكن لك.

منتجات ذات علاقة

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ DTH

نظام التغليف أثناء الحفر

وصلات موائمة

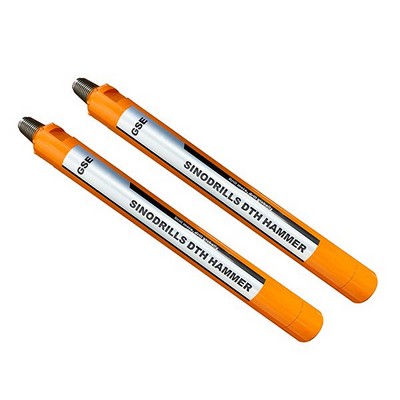

مطرقة الحفر DTH
