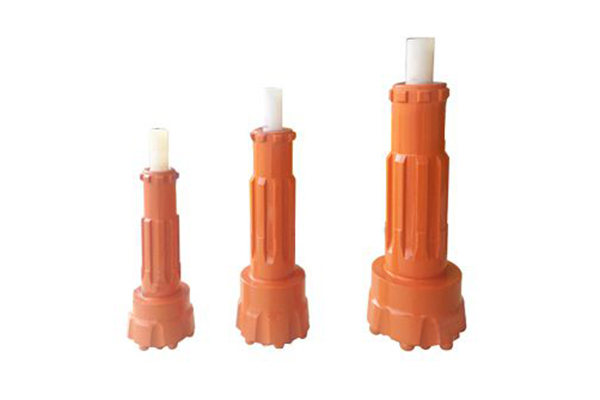

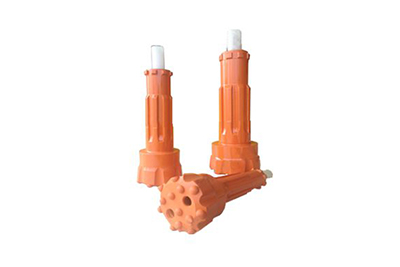

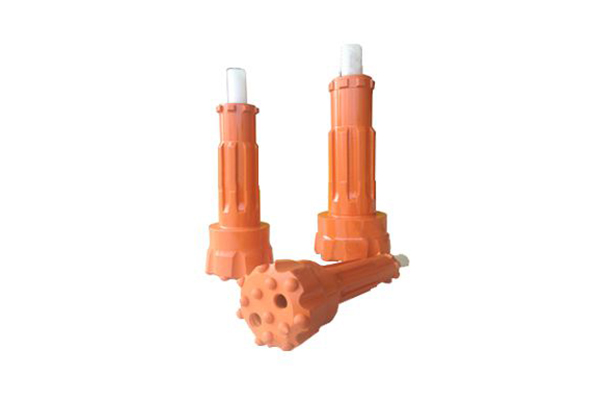

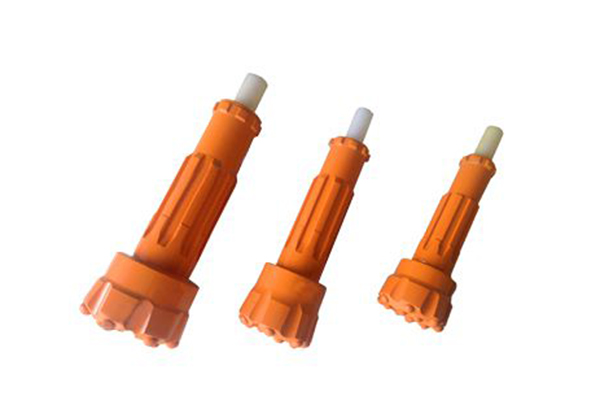

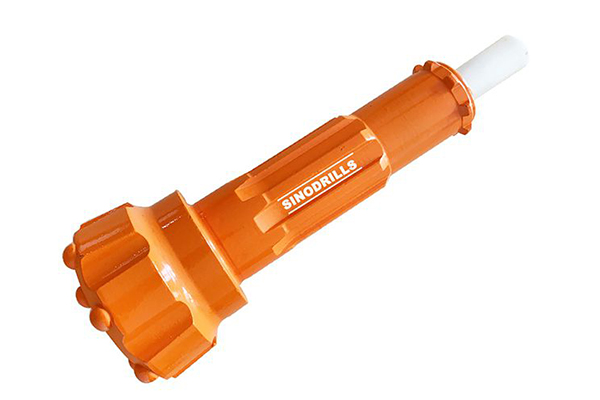

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ DTH

DTH Drill Bits

تشغل بواسطة مطرقة DTH، ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ (لقمات) DTH تعمل على تكسير وحفر الصخور بفعل التصادم.

الخصائص

البروزات على رأس الحفر من مادة YK05 المميزة أو سبيكة T6؛
طوق رأس الحفر من مادة الفولاذ السبائكي المميز؛
خضع طوق رأس الحفر لمعالجة النتردة، تتميز بمقاومة عالية للتآكل؛
القياس والمواصفات الكاملة، تتوافق مع أغلب مطارق DTH ذات العلامات التجارية الشائعة.

التطبيقات

التعدين، المحاجر، حفر آبار المياه، حفر آبار الحرارية الأرضية، الأساسات الركائزية، الخ.

استفسار

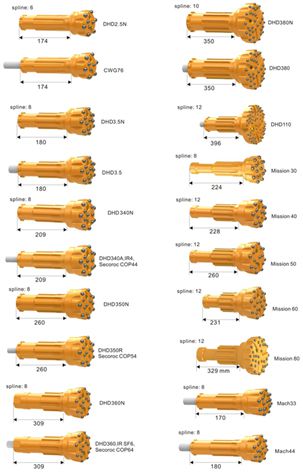

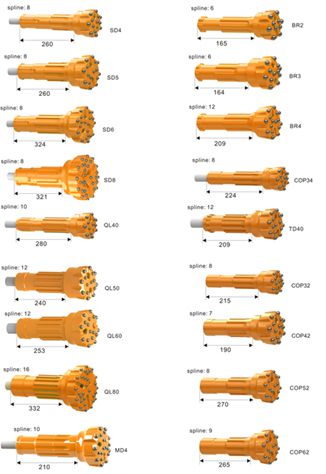

محددات ساق اللقمة (شانك) DTH

تصميم وخيارات ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ DTH

مقدمة سطح الرأس: على شكل كريات

التطبيقات: للحفر في الصخور الصلبة والمكشوطة

مقدمة سطح الرأس: نتوءات كروية، الكريات الأمامية البالستية.

التطبيقات: للحفر في الصخور متوسطة الصلابة إلى الصخور الصلبة والصخور متوسطة الكشط.

مقدمة الرأس المحدب: بالستية

التطبيقات: لحفر الصخور غير المكشوطة بمعدل اختراق عالي.

مقدمة الرأس المقعرة: بالستية

التطبيقات: لحفر الصخور متوسكة الصلابة، بعدل تحكم عالي في الإنحراف.

خيارات أشكال البروزات على الرأس

بروزات بأشكال نصف كروية بروزات شاملة لكل أنواع الصخور، وهي الأنسب للتكوين الصخري الأكثر صلابة وكشطاً

بروزات على شكل القطع المكافئ (نصف بالستية) تحقق معدل نفاذية ممتاز، ولكن مناسبة فقط للتكوين الصخري متوسط الصلابة وغير شديد الكشط.

بروزات بالستية مشابهة بروزات على شكل القطع المكافئ، تستخدم لمكونات الصخور الكرية ومتوسطة الصلابة غير مكشوطة، ذات معدل اختراق ممتاز

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات DTH

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات لمطرقة DTH قياس 2 بوصة
نمط الساق (شانك)	القطر (مم)	الواجهة المسطحة	الواجهة المحدبة	الواجهة المقعرة	الوزن التقريبي	رقم القطعة
BR 2	70	√	√		2.5 كجم	BR2-70
	76	√	√		2.6 كجم	BR2-76
	80	√	√		2.7 كجم	BR2-80
	90	√	√		3.5 كجم	BR2-90

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات لمطرقة DTH قياس 3 بوصة
نمط الساق (شانك)	القطر (مم)	الواجهة المسطحة	الواجهة المحدبة	الواجهة المقعرة	الوزن التقريبي	رقم القطعة
	85	√	√		3.0 كجم	BR3-85
	90	√	√		3.4 كجم	BR3-90
BR 3	95	√	√		3.8 كجم	BR3-95
	100	√	√	√	4.5 كجم	BR3-100
	105	√	√	√	5.2 كجم	BR3-105
	85	√	√		3.6 كجم	Mach33-85
	90	√	√		3.7 كجم	Mach33-90
Mach 303	95	√	√		4.0 كجم	Mach33-95
	100	√	√	√	4.5 كجم	Mach33-100
	105	√	√	√	5.5 كجم	Mach33-105
	85	√	√		5.0 كجم	DHD3.5-85
	90	√	√		5.8 كجم	DHD3.5-90
DHD3.5	95	√	√		5.9 كجم	DHD3.5-95
	100	√	√	√	6.1 كجم	DHD3.5-100
	105	√	√	√	6.3 كجم	DHD3.5-105
	85	√	√		4.5 كجم	COP32-85
	90	√	√		4.6 كجم	COP32-90
COP 32	95	√	√		4.7 كجم	COP32-95
	100	√	√	√	4.8 كجم	COP32-100
	105			√	4.9 كجم	COP32-105
	85	√	√		5.0 كجم	COP34-85
	90	√	√		5.7 كجم	COP34-90
COP 34	95	√	√		5.8 كجم	COP34-95
	100	√	√	√	6.0 كجم	COP34-100
	105	√	√	√	6.2 كجم	COP34-105
	85	√	√		4.6 كجم	Mission30-85
	90	√	√		4.7 كجم	Mission30-90
Mission 30	95	√	√		4.9 كجم	Mission30-95
	100	√	√	√	5.3 كجم	Mission30-100
	105	√	√	√	5.4 كجم	Mission30-105

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات لمطرقة DTH قياس 5 بوصة
نمط الساق (شانك)	القطر (مم)	الواجهة المسطحة	الواجهة المحدبة	الواجهة المقعرة	الوزن التقريبي	رقم القطعة
	135	√	√	√	16.2 كجم	DHD350-135
	140	√	√	√	16.5 كجم	DHD350-140
DHD350R	146	√	√	√	17.0 كجم	DHD350-146
	152	√	√	√	17.8 كجم	DHD350-152
	165	√	√	√	18.5 كجم	DHD350-165
	135	√	√	√	16.0 كجم	MACH50-135
	140	√	√	√	16.5 كجم	MACH50-140
MACH50	146	√	√	√	17.8 كجم	MACH50-146
	152	√	√	√	18.0 كجم	MACH50-152
	165	√	√	√	18.5 كجم	MACH50-165
	135	√	√	√	16.2 كجم	QL50-135
	140	√	√	√	16.6 كجم	QL50-140
QL 50	146	√	√	√	17.1 كجم	QL50-146
	152	√	√	√	17.8 كجم	QL50-152
	165	√	√	√	18.0 كجم	QL50-165
	135	√	√	√	14.0 كجم	Mission50-135
	140	√	√	√	15.0 كجم	Mission50-140
Mission 50	146	√	√	√	16.0 كجم	Mission50-146
	152	√	√	√	17.1 كجم	Mission50-152
	165	√	√	√	18.0 كجم	Mission50-165
	135	√	√	√	14.5 كجم	SD5-135
	140	√	√	√	15.5 كجم	SD5-140
SD 5	146	√	√	√	16.5 كجم	SD5-146
	152	√	√	√	18.0 كجم	SD5-152
	165	√	√	√	19.0 كجم	SD5-165

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات لمطرقة DTH قياس 6 بوصة
نمط الساق (شانك)	القطر (مم)	الواجهة المسطحة	الواجهة المحدبة	الواجهة المقعرة	الوزن التقريبي	رقم القطعة
DHD360	152	√	√	√	23.3 كجم	DHD360-152
	165	√	√	√	25.2 كجم	DHD360-165
	171	√	√	√	25.8 كجم	DHD360-171
	190	√	√	√	28.5 كجم	DHD360-190
	203	√	√	√	29.5 كجم	DHD360-203
	152	√	√	√	22.3 كجم	QL60-152
	165	√	√	√	24.4 كجم	QL60-165
QL 60	171	√	√	√	24.8 كجم	QL60-171
	190	√	√	√	29.0 كجم	QL60-190
	203	√	√	√	33.0 كجم	QL60-203
	152	√	√	√	21.8 كجم	Mission60-152
	165	√	√	√	23.5 كجم	Mission60-165
Mission 60	171	√	√	√	25.0 كجم	Mission60-171
	190	√	√	√	27.0 كجم	Mission60-190
	203	√	√	√	29.1 كجم	Mission60-203
	152	√	√	√	27.0 كجم	SD6-152
	165	√	√	√	28.0 كجم	SD6-165
SD 6	171	√	√	√	31.0 كجم	SD6-171
	190	√	√	√	33.0 كجم	SD6-190
	203	√	√	√	35.0 كجم	SD6-203

ﺭﺅﻭﺱ ﺍﻟﺤﻔﺮ ببروزات لمطرقة DTH قياس 8 بوصة
نمط الساق (شانك)	القطر (مم)	الواجهة المسطحة	الواجهة المحدبة	الواجهة المقعرة	الوزن التقريبي	رقم القطعة
	203	√		√	48.1 كجم	DHD380-203
	216	√		√	52.0 كجم	DHD380-216
DHD380	241	√		√	58.7 كجم	DHD380-241
	254	√		√	60.4 كجم	DHD380-254
	292	√		√	80.1 كجم	DHD380-292
	305	√		√	83.5 كجم	DHD380-305
	203	√		√	48.5 كجم	QL80-203
	216	√		√	50.1 كجم	QL80-216
QL 80	241	√		√	60.1 kgs	QL80-241
	254	√		√	62.5 كجم	QL80-254
	292	√		√	85.0 كجم	QL80-292
	305	√		√	83.9 كجم	QL80-305
	203	√		√	41.0 كجم	Mission80-203
	216	√		√	42.0 كجم	Mission80-216
Mission 80	241	√		√	56.0 كجم	Mission80-241
	254	√		√	57.0 كجم	Mission80-254
	292	√		√	71.5 كجم	Mission80-292
	305	√		√	77.0 كجم	Mission80-305
	203	√		√	42.0 كجم	SD8-203
	216	√		√	54.0 كجم	SD8-216
SD 8	241	√		√	63.0 كجم	SD8-241
	254	√		√	67.0 كجم	SD8-254
	292	√		√	85.0 كجم	SD8-292
	305	√		√	94.0 كجم	SD8-305

ملاحظات:

1. الأقطار الموضحة أعلاه هي فقط خاصة بمكوناتنا القياسية، يمكننا توفير الأقطار الأخرى وفقاً للطلب.
2. وزن الوحدة لكل قياس كمرجع فقط.
3. يجب التأكيد على تصميم الوجه، شكل البروزات، مكونات البروزات عند إعداد الطلبية.
4. يجب الإنتباه عند طلب رؤوس البروزات ذات قطر أكبر لأنها قد تكون كبيرة في الحجم.
